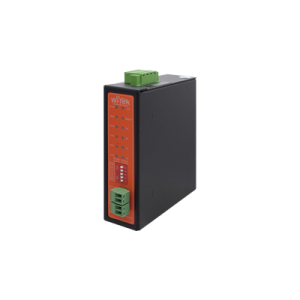

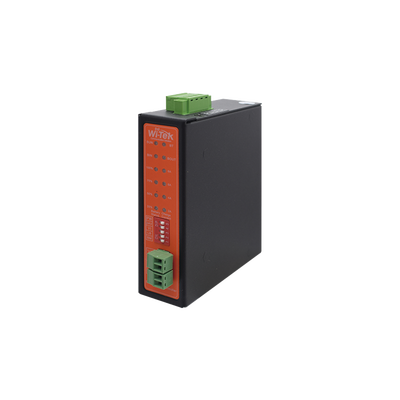

Caracteristicas del controlador Solar Industrial
.png)
Fácil instalación (Plug and Play)
.png)
Diseño práctico y pequeño
.png)
Especificaciones
- Dimensiones: 120 x 107 x 30 mm

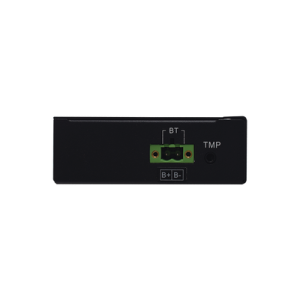

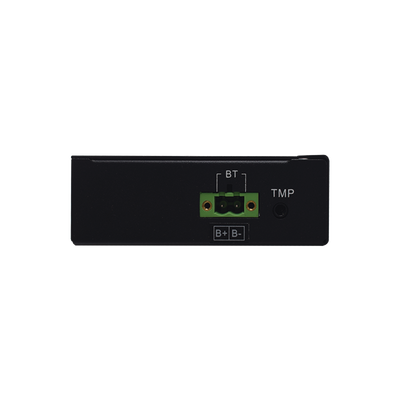

- Terminales: (2) Entradas solares, (1) Entrada de batería, (2) Entradas Vcc, (1) Sensor de temperatura
- Corriente de carga Máx: 8A
- Entrada Panel Solar: 12 Vcc / 24 Vcc 400W (voltaje circuito abierto 18 Vcc hasta 32 Vcc)
- Tipo de Batería: 12 Vcc Plomo-ácido, 12.6 Vcc/ 14.8 Vcc Litio
- Corriente de Salida: 12 Vcc/ 5A Máx ó 24 Vcc / 3A Máx (seleccionable vía DIP Switch)
Indicadores LED
- Sun: Entrada Solar
- BT: Estatus de Batería
- Bin: Carga de la Batería
- Bout: Descarga de la Batería
- 25%-100%: Porcentaje de corriente de la Batería
- DGA: Porcentaje de corriente de carga
DIP Switch
- PW: Power
Hacia la izq: Controlador solar encendido
Hacia la der: Controlador solar apagado - 24 Vcc:
Hacia la izq: Las terminales VO tienen salida 24 Vcc / 3 A Máx
Hacia la der: Las terminales VO tienen salida 12 Vcc / 5 A Máx - VI:
Hacia la izq: Entrada Vcc
Hacia la der: Entrada Solar - LB: Batería de Litio
Hacia la izq: 14.8 Vcc 100Ah, carga máx 8A
Hacia la der: 12.6 Vcc 100Ah, carga máx 8A - BM:
Hacia la izq: Batería de Litio, carga máx 8A
Hacia la der: Batería de Plomo-ácido, carga max 8A
Características
- Nivel de protección: Protección contra sobrecargas 6kV
- Instalación: Escritorio, Montaje en pared, Riel DIN
- Certificaciones: CE, FCC, RoHS, UKCA, RCM
- Temperatura de operación: -20 hasta 70° C
Otros
- Contenido del Paquete: Controlador Solar WI-PS301-UPS, Guía de Usuario/Garantía
